井上用制氮機 井上用制氮設備

瑞氣地面固定式、地面移動式煤礦井上專用制氮機，適用于礦區范圍大、火災頻繁、地表與井下工作面距離近的礦井。

井上用制氮機

煤礦井上用制氮機采用不等式均牙流程節能技術。

先進的工藝流程直接降低壓縮空氣的消耗
設備采用不等勢均壓流程，該流程對下均壓位置作了改進。均壓時，均壓氣體從吸附結束的吸附塔中部，引出進入脫附結束的吸附塔底部，按照吸附塔內氮氣純度的倒金字塔梯度分布特點進行均壓，這樣提高了氮氣回收率和碳分子篩利用率，改變了利用變壓吸附不能制取高純氮氣(99.9995%N2)的歷史。

氣缸壓緊技術
有效延長分子篩壽命可至10年
具有分子篩松動自動補償功能，使分子篩始終處于壓緊狀態，有效延長分子篩壽命可至10年，確保設備長時間的可靠運行

高性能的分子篩
高性能分子篩帶來較好的設備性價比優勢
與國內外知名分子篩廠家合作近四十年，
可根據用戶用氣工藝及工況選配節能的產品，
瑞氣擁有部分新分子篩在中國市場的特有采購權。

人機界面
人性化界面，智能化控制，一鍵式操作
中文字幕，界面友好
觸摸屏/工控機顯示氮氣流量、純度、設備進出口壓力、故障信息
可在線修改設備運行參數。

技術指標
氮氣流量: 100~20000Nm3/h
氮氣壓力: 0.05~0.8MPa
氮氣純度: 97~99%
常壓露點: ≤-40℃

煤礦井上用制氮機設備組成
煤礦井上專用制氮設備主要由壓縮空氣空氣凈化單元、壓縮空氣緩沖單元、氧氮分離單元、氮氣緩沖單元、控制單元組成。

壓縮空氣單元：壓縮空氣來自于空氣壓縮機或者壓縮空氣站。空氣壓縮機屬于氣壓發生裝置，是將機械能轉換為氣體壓力能的氣源裝置，為其后設備提供合格、穩定的壓縮空氣。

空氣凈化單元：主要由氣水分離器、管道過濾器、冷凍干燥機、精過濾器、超精過濾器、活性炭除油器、電子排污閥、球閥等組成，其作用是除去壓縮空氣中的塵埃、水和油。

空氣緩沖單元：主要由空氣儲罐及附屬閥門儀表組成。用于降低氣流脈動，緩沖壓縮空氣，減輕后續氧氮分離單元的負荷，保證設備穩定可靠的運行。

氧氮分離單元：主要由壓緊氣缸、消聲器、氣動閥門、吸附塔及其附屬儀表組成。兩個吸附塔交替進行吸附和再生，完成氧氮分離，連續輸出氮氣。

氮氣緩沖單元：主要由流量計、過濾器、緩沖罐及其附屬儀表組成。用于均衡從氧氮分離單元輸出的氮氣，保證連續供給氮氣穩定。

控制單元：主要由可編程序控制器、觸摸屏、氮氣分析儀、電磁閥、電控柜箱體組成。

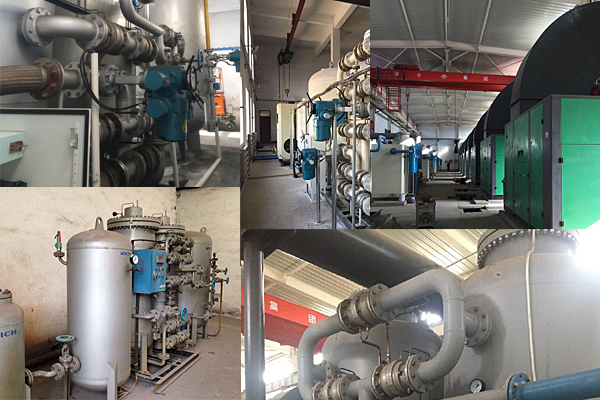

井上用制氮機客戶案例
